Ievads

Mūsdienu automatizētās loģistikas un viedās ražošanas sistēmās,Automātiski vadāmi transportlīdzekļi (AGV)unAutonomie mobilie roboti (AMR)ir kļuvuši par būtisku aprīkojumu iekšējai materiālu pārvadāšanai. Katra AGV pamatā ir tā piedziņas sistēma, ko parasti sauc parAGV piedziņas bloks.

AGV piedziņas blokā ir integrēti mehāniskie un elektriskie komponenti, kas ir atbildīgi par kustības vadību, tostarppiedziņas motors, pārnesumkārba, piedziņas ritenis, bremžu sistēma un kodētāja atgriezeniskā saite. Šis modulārais dizains ļauj AGV ražotājiem vienkāršot sistēmas integrāciju, vienlaikus nodrošinot uzticamu vilci un precīzu kustības kontroli.

Paplašinoties AGV lietojumprogrammām noliktavās, ražotnēs, lidostās un smagas rūpniecības vidēs, izvēloties pareizoAGV piedziņas bloksir kļuvis par kritisku inženiertehnisko uzdevumu. Jāņem vērā kravnesība, griezes momenta jauda, ​​pozicionēšanas precizitāte un vides apstākļi.

Šis raksts sniedz visaptverošu pārskatu parAGV piedziņas mezglu struktūras, izplatītākie veidi un izvēles principi, palīdzot inženieriem un sistēmu integratoriem izvēlēties piemērotāko risinājumu.

1. AGV piedziņas bloka uzbūve

ModernsAGV piedziņas bloksparasti tiek veidots kā integrēts modulis, kas apvieno vairākus funkcionālos komponentus. Integrācija samazina uzstādīšanas sarežģītību un uzlabo sistēmas uzticamību.

AGV piedziņas vienības galvenās sastāvdaļas ir:

Piedziņas motors

Piedziņas motors nodrošina primāro piedziņas spēku AGV. Lielākā daļa mūsdienu sistēmu izmantoservomotori vai pastāvīgā magnēta sinhronie motori (PMSM)to augstās efektivitātes, kompaktā izmēra un precīzas ātruma kontroles dēļ.

Daudzos rūpnieciskos AGV motora jauda parasti svārstās no100 W līdz 1500 W, atkarībā no kravnesības un transportlīdzekļa veida.

Pārnesumu reduktors

Pārnesumkārba pārveido motora ātrgaitas{0}}mazu-griezes momentu zema-ātruma, liela-griezes momenta kustībā, kas piemērota lielas kravas braukšanai.

Parastie AGV sistēmās izmantotie samazināšanas koeficienti ir no1:20 un 1:40, ļaujot piedziņas blokam radīt pietiekamu vilces griezes momentu.

AGV piedziņas ritenis

TheAGV piedziņas ritenispārnes motora griezes momentu uz zemi un tieši ietekmē vilces veiktspēju un transportlīdzekļa stabilitāti. Riteņu materiāli un protektora dizains atšķiras atkarībā no grīdas apstākļiem un slodzes prasībām.

Lieljaudas-AGV lietojumos bieži tiek izmantoti poliuretāna-pārklājumi vai cietas gumijas piedziņas riteņi, lai uzlabotu nodilumizturību un kravnesību.

Bremžu sistēma

Daudzās AGV piedziņas vienībās ir iekļautaelektromagnētiskais bremžu motors, kas nodrošina drošu apstāšanos avārijas situācijās vai strāvas zuduma laikā.

Bremžu sistēmas ir īpaši svarīgas lielas{0}}slodzes AGV vai lietojumiem, kas darbojas uz rampām.

Kodētājs un atsauksmju sistēma

Kodētāji nodrošina precīzu ātruma un pozīcijas atgriezenisko saiti kustības kontrolierim. Tas nodrošina precīzu navigāciju, pozicionēšanu un sinhronizāciju ar noliktavas automatizācijas sistēmām.

2. AGV piedziņas bloku veidi

Dažādām AGV arhitektūrām ir nepieciešami dažādi piedziņas bloku modeļi. Visizplatītākie veidi ir diferenciāļa piedziņas bloki, stūres piedziņas bloki un vilces piedziņas sistēmas.

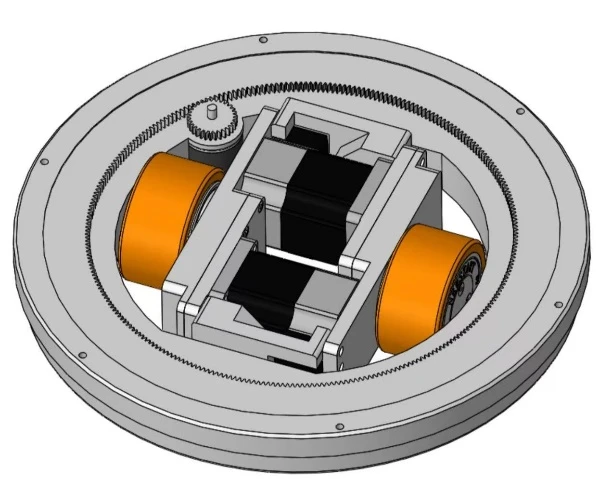

Diferenciāļa piedziņas vienības

Diferenciālā piedziņa ir viena no visplašāk izmantotajām AGV piedziņas konfigurācijām. Šajā sistēmā divi neatkarīgiAGV piedziņas riteņiir uzstādīti transportlīdzekļa pretējās pusēs.

Kontrolējot ātruma starpību starp diviem riteņiem, AGV var pārvietoties uz priekšu, atpakaļgaitā vai griezties vietā.

Priekšrocības ietver:

vienkārša mehāniskā struktūra

zemas sistēmas izmaksas

augsta manevrēšanas spēja

Diferenciālās piedziņas sistēmas tiek plaši izmantotasnoliktavas roboti un AMR platformas.

Stūres piedziņas bloki

A stūres piedziņas bloksapvieno gan piedziņas, gan stūres funkcijas vienā modulī. Piedziņas ritenis var griezties ap vertikālo asi, ļaujot AGV kustēties jebkurā virzienā.

Šī konfigurācija piedāvā vairākas priekšrocības:

augstāka pozicionēšanas precizitāte

elastīga kustība šaurās telpās

piemērotība smagas{0}}slodzes AGV

Stūres piedziņas vienības parasti izmantoiekrāvēji AGV un lieljaudas{0}}iekraušanas transportlīdzekļi.

Vilces piedziņas vienības

Vilces piedziņas sistēmas parasti izmantoAGV vilkšanakas velk ratus vai piekabes. Šajās sistēmās AGV nodrošina vilces spēku, kamēr krava tiek pārvadāta atsevišķi.

Šo konfigurāciju bieži izmantoautomobiļu ražošanas līnijas un lielas noliktavu loģistikas sistēmas.

3. Galvenie faktori AGV piedziņas bloka izvēlē

Lai izvēlētos piemērotu AGV piedziņas bloku, rūpīgi jāizvērtē vairāki inženiertehniskie parametri.

Kravnesība

Vissvarīgākais faktors piedziņas bloka izvēlē irkopējais kravas svars, ieskaitot AGV šasiju un kravnesību.

Piemēram:

bieži tiek izmantoti viegls{0}} AGV (mazāki vai vienādi ar 300 kg)100-200 W motori

Nepieciešami vidējas -slodzes AGV (300–800 kg).200-400 W motori

var būt nepieciešami lieljaudas{0}}AGV750 W vai vairāk

Griezes momenta prasības

Nepieciešamais griezes moments ir atkarīgs no riteņa diametra, transportlīdzekļa svara un paātrinājuma veiktspējas.

Inženieriem ir jānodrošina, lai piedziņas bloks nodrošinātu pietiekami daudznepārtraukts griezes moments un maksimālais griezes momentslai novērstu motora pārslodzi.

Ceļojuma ātrums

Tipiski AGV ātrumi svārstās no30–60 m/minindustriālā vidē. Lielākiem ātrumiem nepieciešama lielāka motora jauda un uzlabota siltuma vadība.

Vides apstākļi

Grīdas veids, slīpuma leņķis, temperatūra un putekļu apstākļi ietekmē piedziņas konstrukciju.

Piemēram:

poliuretāna riteņi gludām iekštelpu grīdām

pastiprināti riteņi lieljaudas{0}}loģistikai

noslēgti korpusi putekļainai videi

4.Plutools AGV Drive Unit Solutions

Kā profesionāls mobilo robotu piedziņas sistēmu ražotājs,Plutolinodrošina plašu integrēto klāstuAGV piedziņas agregāti un piedziņas riteņirūpnieciskās automatizācijas lietojumiem.

Tipiskās produktu sērijas ietver:

PLT100 piedziņas bloks– kompakts risinājums vieglajiem{0}}AGV un AMR

PLT300 piedziņas bloks– vidējas{0}}slodzes AGV piedziņas modulis

PLT600 piedziņas bloks– lieljaudas{0}}AGV piedziņas ritenis rūpnieciskajai loģistikai

KatrsPLT-sērijas AGV piedziņas bloksapvieno motoru, pārnesumkārbu, bremžu sistēmu un piedziņas riteni kompaktā konstrukcijā, nodrošinot vieglu uzstādīšanu un uzticamu darbību.

Šīs piedziņas vienības tiek plaši izmantotas:

noliktavas automatizācijas sistēmas

loģistikas AGV ražošana

mobilie roboti un AMR

lieljaudas{0}}materiālu iekraušanas transportlīdzekļi

Secinājums

TheAGV piedziņas bloksir galvenā sastāvdaļa, kas nosaka automatizēta transportlīdzekļa veiktspēju, uzticamību un drošību.

Labi{0}}izstrādātā piedziņas blokā ir integrēts motors, pārnesumkārba, bremzes unAGV piedziņas riteniskompaktā un efektīvā modulī. Rūpīgi apsverot tādus faktorus kā kravnesība, griezes momenta prasības un darbības apstākļi, inženieri var izvēlēties optimālo risinājumu savām AGV sistēmām.

Ar daudzu gadu pieredzi kustību vadībā un mobilajā robotikā,Plutoliturpina attīstīt augstu{0}}veiktspējuAGV piedziņas agregāti un piedziņas riteņiparedzēts modernai rūpnieciskajai automatizācijai.

Lai iegūtu vairāk informācijas parPLT{0}}sērijas AGV piedziņas vienības, sazinieties ar Plutools inženieru komandu, lai saņemtu tehnisko atbalstu.
