Grozāmais gredzena gultnis

Četru punktu kontakta lodīšu grozāmā galda gultnis galvenokārt sastāv no iekšējiem un ārējiem gredzeniem, vienas tērauda lodīšu rindas, būra (vai separatora) un blīvēšanas ierīcēm. Iekšējie un ārējie gredzeni var būt vai nu integrēti, vai sadalīti. Integrētie gredzeni nodrošina salīdzinoši spēcīgu stingrību, savukārt sadalītās struktūras nodrošina vieglāku regulēšanu; divi sadalītie gredzeni ir saskrūvēti kopā pirms izvešanas no rūpnīcas.

Parasti četru punktu kontakta lodīšu pagrieziena galda gultņiem ir būris (vai separators). Pilna lodveida konstrukcija tiek izmantota tikai lielas slodzes apstākļos, jo tā piedāvā lielāku kravnesību, bet arī palielinātu berzi, kas var izraisīt tērauda lodīšu virsmas skrāpējumus.

Četru punktu kontakta lodīšu pagriežamo galdu gultņu / pagriežamo gredzenu pamatkonstrukcijās ietilpst bezpārvada, ar ārējo un iekšējo zobratu tipu, kuriem visiem ir salīdzinoši augsta statiskā slodze.

Gear pamatparametru tabula

Modelis	Zobu profila veids	Modulis (m)	Zobu skaits (Z)	Spiediena leņķis ( )	Papildinājuma koeficients (h)	Profila nobīdes koeficients (x)
TEC - 150P750SP	Involute	1.5	110	20 grādi	1.0	0
TEC - 167P400SP	Involute	Nav skaidri norādīts	114	20 grādi	1.0	0
TEC - 167(V2.1)	Involute	3	40	20 grādi	1.0	0
TEC - 300	Involute	2.5	127	20 grādi	1.0	-0.28
TEC - 410	Involute	2.5	180	20 grādi	1.0	-0.28



Ar diapazonu un novirzi saistīto parametru tabula

Modelis	Spin	Zobu skaits, kas izmērīts šķērsām (K)	Augšējā novirze (E)	Apakšējā novirze (ES)
TEC - 150P750SP	57.66	13	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)
TEC - 167P400SP	7.9	13	-0.198	Mērvienība nav skaidri norādīta, bet tai jābūt mm atbilstoši kontekstam
TEC - 167	87.83	12	-0.320	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)
TEC - 300	103.6	14	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)
TEC - 410	14.74	20	Augšējā novirze atbilstošā informācija nav skaidri norādīta (nosaukums tabulā ir Etes Wk Ebei, atšķiras no citiem)	Apakšējā novirze atbilstošā informācija nav skaidri norādīta (nosaukums tabulā ir Etes Wk Ebei, atšķiras no citiem)



Precizitātes saistīto parametru tabula

Modelis	Viena zoba soļa novirze (± f pt)	Kumulatīvā soļa novirze (Fp)	Zobu profila novērtēšanas diapazons	Kopējā zoba profila novirze (Fa)	Helix novērtēšanas diapazons	Kopējā spirāles novirze (F )	Radiālais izskrējiens (F )
TEC - 150P750SP	±0.012	0.049	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)	0.014	Nav atzīmēta skaidra vienība (atbilstoši kontekstam ir jābūt mm)	0.016	0.039
TEC - 167P400SP	±0.024	0.098	9.30	0.028	17	0.032	0.078
TEC - 167	±0.026	0.036	14.03	0.100	13.10	0.032	0.080
TEC - 300	±0.029	0.131	11.39	0.041	19	0.034	0.105
TEC - 410	±0.029 (pieņemtā ±f zona ir ±f pt)	0.131	11.75	0.041	23.75 (pieņemams, ka LA ir L )	0.038	0.105 (pieņemams, ka Fy ir F )



Pieteikums

Autoiekrāvēji AGV:
Darbības vide, ar ko saskaras autoiekrāvēji AGV, ir samērā sarežģīta. Tāpēc AGV (Automated Guided Vehicles) pagriežamajiem gultņiem, ko izmanto uz dzenošajiem riteņiem, ir nepieciešama arī lielāka stabilitāte, un arī virsmai ir nepieciešama īpaša apstrāde, lai tā varētu saskarties ar īpašām vidēm.

CT:
CT iekārtas darbības laikā rentgena caurule un detektors vienlaikus griežas ap pacientu. Tas var radīt šķērsgriezuma attēlus. Ar to palīdzību ārsti var iegūt diagnozei vērtīgu informāciju.
CT iekārtas ātrgaitas rotācijas procesā, lai nodrošinātu klusu medicīnisko vidi, ārkārtīgi svarīgi ir zema trokšņa līmeņa un augstas darbības precizitātes pagriežamie gultņi (pagriežamie gultņi) medicīnas iekārtām.



Produkta kvalifikācija



Spēcīga tehniskā komanda

Efektīva strukturālā projektēšana

Pieredzējusi ražošanas komanda 1

Pieredzējusi ražošanas komanda 2

Stingrs kvalitātes kontroles process

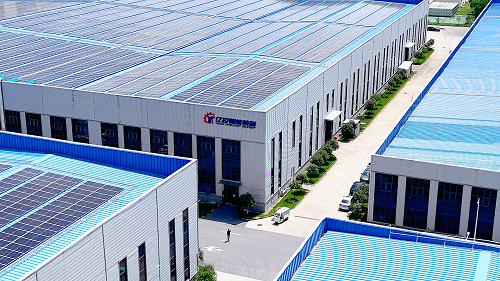

Uzņēmuma pārskats



FAQ



J: Ko dara pagriežamais gultnis?

A: Pagriežamie gultņi sastāv no iekšējā gredzena un ārējā gredzena, no kuriem viens parasti ietver zobratu. Kopā ar stiprinājuma caurumiem abos gredzenos tie nodrošina optimizētu spēka pārvadi ar vienkāršu un ātru savienojumu starp blakus esošajām mašīnas sastāvdaļām.

J: Kādi ir pagriežamo gultņu pielietojumi?

A: Pagriežamie gultņi nodrošina un atvieglo vēja turbīnu, ekskavatoru, celtņu un tuneļu urbšanas iekārtu rotācijas kustību, lai nosauktu tikai dažus.

J: Kā izvēlēties pagriežamo gultni?

A: Vairākas pielietojuma prasības ietekmē piemērota pagriežamā gultņa izvēli. Šie apsvērumi cita starpā ietver rotācijas ātrumu, aizsardzību pret piesārņojumu, precizitāti, berzes pretestību un darbības vides temperatūras diapazonu.
